中建二局三公司陜西大劇院仿唐施工紀實

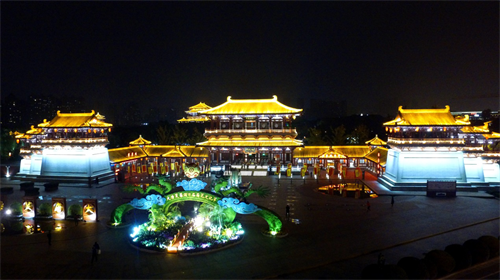

【中國經濟新聞聯播訊 記者 ?？?馮勛明 通訊員 聞江 李冰】剛勁有力的斗拱，寬展明快的檐角，錯落有致的屋脊，大小屋頂組合的建筑群落，陜西大劇院這座西部地區建設規模最大、硬件水準最優、科技含量最高的完整仿唐綜合演藝建筑，正以它古樸大氣的身姿呼之欲出，壯觀的形象與氣勢感，仿佛傳述著大唐磅礴威嚴的氣勢，凝聚起大唐盛世宏偉壯觀的豪情，它與西安整個大唐不夜城貞觀廣場融為一體，成為陜西最具文化魅力的地標。中建二局三公司作為它的締造者，在廡殿、鴟吻、斗拱間仿若時空穿梭般夢回大唐，在現代技術與古典藝術的完美結合中，創造了一個華麗的“古典神話”。

? ? ? ? ? ? ? ?

現代鋼構，撐起磅礴廡殿 ?

陜西大劇院5個屋頂采用了唐風濃郁的重檐廡殿和單檐歇山大屋頂建筑形式，它充分展示了唐式風格建筑規模宏大，造型豪健雄渾的特征。尤其綜合演出大廳上面的重檐廡殿，順應了唐朝建筑主體南北布局方式，是古建筑殿頂中最高級別的代表。

大劇院重檐廡殿分上、下兩層檐，上、下層檐東西跨度33米到40米，南北55米到60米，外挑長度3.3米到4.6米。如此大跨度的空間造型，只有鋼桁架結構做支撐才能與之匹配。重檐廡殿鋼結構屋面由5榀拱形鋼桁架焊接而成，重達963噸，每榀桁架之間用1300根鋼桿件連接，最粗的桿件一個成人才能抱過來，并存在大量廂形與圓管連接節點，必須采用鑄鋼件才能連接，而每個桿件接口處焊接質量要求極高，尺寸偏差要求控制在2毫米內。為此，項目部高度重視，在策劃階段即采用3ds max軟件，對原鋼結構設計中的節點連接形式、砼結構梁荷載等不成熟地方重新進行了建模和受力驗算，發現單個支座豎向壓力超過了原砼梁設計承載要求，并與設計院一起聘請專家論證，確定將支撐鋼桁架的砼梁改為寬0.9米，長4.583米，而如此大的砼桁架梁也成為了陜西省之最。

? ? ? ? ? ? ? ?

施工前，項目部慎重選擇了一家全國知名鋼結構廠家做安裝隊伍。嚴格控制每個環節，對廠家選派的工人在現場再次進行了實焊考核，合格的工人才能上崗操作；同時，要求制造廠家根據模型繪出桿件加工圖，使精度達到2毫米，施工后將焊工的名字、日期用石筆寫在桿件上，保證了質量的可追溯性。

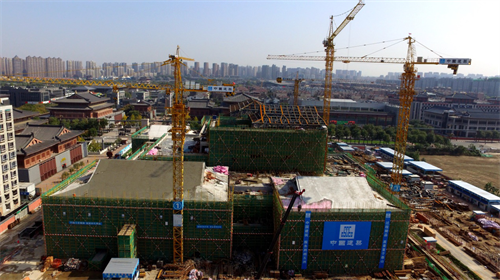

從8月中旬開始，項目部將東側最高層結構梁板，拼裝成焊接操作平臺，采用24小時三班倒方式不間斷作業，焊成的單榀桁架，再焊連在一起，用液壓頂推技術分三次向西滑移，項目部還特意安裝了鋼制軌道梁和滑移軌道。從盛夏到入秋，在飛舞的焊花映襯下，一個能展示唐代大屋頂建筑風格的龐大鋼骨架嶄露出頭角。大跨度鋼結構的完成使得后續砼屋面板澆筑、仿古屋面瓦鋪設變得輕而易舉，因?yàn)樗褜⒎鹿盼菝嫱庑屋喞蠢盏那逦梢姟?/p>

? ? ? ? ? ? ? ?

古老陶藝，燒出威嚴鴟吻

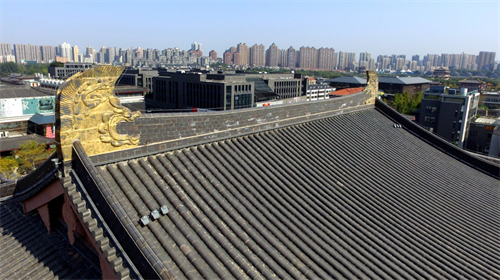

在大劇院重檐廡殿正脊東西向兩端，傲然矗立著兩個相對方向、高3米、寬3米、重達3噸，威猛肅穆的仿唐龍頭鴟吻造型，它金光閃爍，是廡殿最高地位的象征，也是大劇院在大西北獨一無二地位的象征。

鴟吻相傳是龍生九子中的一個，能避火災驅邪，唐代鴟吻造型通常莊重大氣，氣勢恢宏，內斂而底蘊深厚。陜西大劇院鴟吻采用陶土燒制而成，具有密度大、強度高、不易碎等優點，但陶土燒制的鴟吻技術復雜，只有擁有經驗豐富的百年老窯才能燒制而出。

如何原汁原味的展現出唐風造型的鴟吻？項目部深感責任重大，他們特請當?shù)胤绿平ㄖ＜业巾?xiàng)目部做專場培訓，并帶領大家到仿唐建筑的西安音樂廳參觀學習。7月，項目總工秦智超滿懷期待和重托，輾轉千里來到宜興、富平等陶瓷之鄉考察，經過大量考察篩選，最終選定了宜興一家百年老窯廠承擔起了瓦、鴟吻等燒制任務。

鴟吻從陶土選定、粗胚壓模、刷釉、燒制再到鍍金，工藝復雜，環環相扣，只有嚴格把控，才能燒制出一件純正的仿唐鴟吻，尤其鍍金環節屬于獨門秘笈，它需要把鴟吻粗胚放在近千度的窯爐，通過碳金瞬間揮發的蒸汽鍍在鴟吻陶件上，全程僅3分鐘時間，不是專業行家很難一次性完成。為慎重起見，秦智超要求廠家根據設計圖紙，先燒制出一個1:1比例的合格樣品，才能最后燒制正品。

2個月后鴟吻樣品燒制完成，經過項目部和設計院專家共同驗收，一次性合格。隨之，廠家如法炮制燒出了2個正品，將正品分拆成數十個小件，編上編碼運到項目部?，F(xiàn)場組裝時，專業工人用5天時間在屋頂斜角上搭起腳手架，將陶具散件吊到屋頂，再用粘接砂漿粘接，里面用鋼筋做龍骨將陶具焊成牢固的整體，向內澆筑砼后，完全封閉鴟吻造型，縫隙處再刷上一層碳金覆蓋，一件完整的仿唐鴟吻才算安裝完成。

? ? ? ? ? ? ? ? ?

匠心科技，疊出復雜斗拱

斗拱位于立柱和橫梁交接處，是古代木建筑的一種特有象征，沒有斗拱就不叫仿唐建筑，它是古建筑中最復雜、最具智慧、最廢心力的榫卯結構，起到了承重和建筑美學裝飾的作用。 ??

陜西大劇院完全是按照古建筑最高規格的斗拱形式建造。僅斗拱就有轉角鋪?zhàn)?、柱頭鋪?zhàn)鳌⒀a(bǔ)間鋪?zhàn)?種形式，數量達到360個，共同組成了5個屋面的斗拱整體造型，是大西北眾多仿唐建筑中斗拱數量最多的建筑。其中，20個轉角鋪?zhàn)魇欠鹿沤ㄖ顝?fù)雜的斗拱形式，它的斗、拱結構層層相疊達到7層。下面是坐斗撐起拱，拱頭放一個斗，斗上再撐起一個更長的拱，上面再放一個比下層更長的斗……直至斗、拱高近2米，向外挑出3.5米。

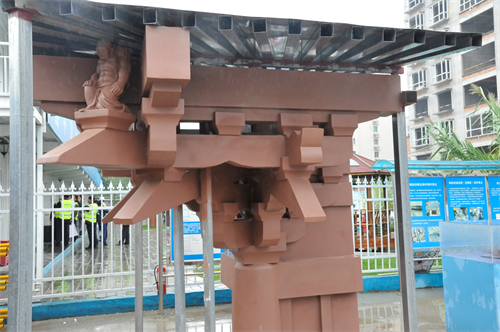

為了在現代條件下展示古風古韻的斗拱建筑，項目部采用“角鋼做骨，鋼筋連接、GRC板做肉、膩?zhàn)幼銎?，噴漆上色”的形象辦法來施工斗拱。施工前，為了使大家深入直觀的了解，他們匠心獨運的運用BIM技術制作了斗拱結構分解片；并且運用3D打印技術，按1:8比例打印出了斗拱實體樣板；他們還按實際施工步驟，用GRC裝飾板和角鋼做出了一個1:1大小的模型，把斗拱的拼裝步驟、施工工藝完整展現了出來。

? ? ? ? ? ? ? ??

每個斗拱由斗、拱、昂、升組成，有大小500多個GRC板等零部件組成，為了解決工人安裝時錯拿錯裝現象，項目部想出在每個零部件出廠前就貼上二維碼，二維碼里錄入BIM模型信息，用不同顏色區別零件在斗拱里所處的位置。工人在現場只需要掃下二維碼，即可知道所有信息，這種方法減少了工人識別零部件的時間，加快了施工速度。

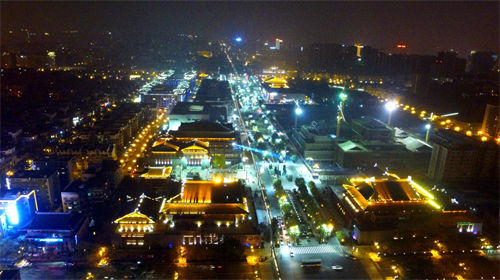

陜西大劇院仿古外貌的完工，與同樣仿唐建筑的西安音樂廳、曲江電影城、西安美術館四個主題建筑圍合出了唐代最常見的“凹”字形空間布局，形成了方整、內向、極具聚合力的現代文化交流空間。不遠的將來，這里將成為世界級音樂、歌劇演藝的秀場，影視演藝廳的圣地，周秦漢唐的輝煌文化和當今的繁榮盛世將在這里交相輝映，激昂進發，演繹不朽的神話。
